Forgácslapcsavarok vágóhegyekkel a fej alatt: Állítsa le a fahasadást, nincs előfúrás

A vágóhegyek a forgácslap csavarfej alsó oldalán található kis megemelt bordák, és ezek az okai annak, hogy egy modern forgácslapcsavar polcba, szekrényvázba vagy lapos panelbe csavarható vezetőlyuk nélkül és a deszka felhasadása nélkül.

A hegyek miniatűr dörzsáraként működnek. Ahogy a fej közeledik a felülethez, ahelyett, hogy összenyomnák, vékony forgácsban marják le az anyagot, így a panelnek soha nem kell felvennie a süllyesztett csapágyfelület teljes ékerejét. Ez egy apró részlet, amely megváltoztatja az egész hézag viselkedését, és érdemes megérteni, mielőtt meghatározza, raktározza vagy vásárolja a rögzítőelemeket a gyártáshoz.

Ez az útmutató elmagyarázza, hogy valójában mit csinálnak a hegyek, hogyan hatnak egymásra a fej geometriájával, a menetformával és a pontstílussal, és hol vannak még korlátai a technikának. A paneltermékek kötőelemeinek ugyanazon családjának szélesebb körű megismeréséhez lásd a cikkünket forgácslap csavarok farostlemez és MDF alkalmazásokhoz hasznos kísérő olvasmány.

Milyenek valójában a fej alatti vágóhegyek

Egy süllyesztett forgácslapcsavarnál a vágóhegyek a fej alatti kúpos felfekvési felületen ülnek, általában sugárirányban, mint egy kerék küllői. Kialakítástól függően négy-hat kis bordaként, ékként vagy bevágásként jelennek meg, amelyek kissé büszkék a csapágyfelületre.

A pozíció többet számít, mint a méret. Mivel a hegyek fel vannak emelve, a lapos vagy kúpos csapágyfelület előtt érintkeznek a táblával. Ez a rövid előny az, ami lehetővé teszi számukra, hogy vágjanak, semmint összetörjenek. A tökéletesen sima csapágyfelületű csavarnak be kell nyomnia magát a panelbe, és a nyomásnak nincs más helye, mint kifelé, a legközelebbi szabad él felé.

Sok valódi termékben a tollhegy és a borda ugyanaz a jellemző. A bordázott fejű csavarok hatszögű bordamintázatúak lehetnek, amelyek a dörzsárat és a megerősítő gerincet egyesítik, így a fej ellenáll a torzulásnak vágás közben. A csavarok összehasonlításakor az számít, hogy az alsó oldalon vannak-e egyáltalán vágóélek.

• A furat tetejének dörzsárazása és süllyesztése fejülésként
• A szálak és részecskék vágása ahelyett, hogy összenyomná őket
• Ürítse ki a süllyesztőt, hogy a csapágyfelület egy síkban ülhessen
• A fej felszínre hozásához szükséges nyomaték csökkentése
• A megemelt gyűrű és hajszálrepedések csökkentése, amelyek a kényszerfej körül jelennek meg

Miért hasad a forgácslap és az MDF, ha kihagyja a kísérleti lyukat?

A forgácslap és az MDF nem tömör fa. A forgácslap egy gyantával ragasztott faforgács szőnyeg, az MDF pedig egy sűrű, homogén rostlemez. Nincs az a cellás szerkezet sem, amely lehetővé teszi, hogy a tömör fa megnyúljon és összenyomódjon egy rögzítőelem körül. Ha az anyagnak nincs hova mozdulnia, megreped.

A csavar kétféleképpen károsítja a táblát. A menetes szakasz sugárirányban elmozdítja az anyagot, ezért egy túlméretezett csavar a hosszában széthasíthatja a panelt. A fej egy második és gyakran nagyobb problémát jelent: a süllyesztett csapágyfelület nagyon széles alapterületű ékként viselkedik, és nem a menetvonal mentén, hanem a fej teljes átmérőjén nyomul kifelé.

A szétválás általában a leggyengébb ponton kezdődik, így a hibák a tábla szélei és végei közelében, a magban lévő üregek és kis sűrűségű foltok körül, valamint azon a vonal mentén csoportosulnak, ahol a panel nincs alátámasztva. Az előfúrás ezt úgy oldja meg, hogy előzetesen eltávolítja az anyagot, de hozzáad egy lépést és lelassítja az összeszerelést. A vágóhegyek azt a problémát támadják meg, ahol az éknyomás nagy része ered, vagyis a fejnél.

Hogyan akadályozzák meg a vágóhegyek a hasadást előfúrás nélkül

Az alábbi szekvencia egy normál meghajtást ír le, amelyben egy lapos forgácslapcsavar van beépítve egy paneltermékbe, vezetőlyuk és süllyesztés nélkül.

1. A pont harap. Egy éles hegy vagy egy 17-es típusú hornyolt hegy a sűrűbb deszkákban elindítja a lyukat, és megfoghatót ad a cérnának.
2. A cérna húz. A durva menetek belekapaszkodnak a panelbe, és lehúzzák a csavart, így korlátozott mennyiségű anyag kerül a szár körül.
3. A tollhegyek érintik először. Mivel büszkén állnak a csapágyfelületre, több fordulattal a fejülések előtt találkoznak a felülettel.
4. A tollhegyek sekély süllyesztőt vágtak. Elnyírják és megtisztítják a felső réteget a szálaktól vagy forgácsoktól, ahelyett, hogy befelé nyomnák, így olyan ülést hoznak létre, amely illeszkedik a fej szögéhez.
5. A kiszorított anyagnak van hova mennie. A préselés helyett a vágás helyi szinten tartja a feszültséget, így nem jut el a tábla szélére.
6. A fejülések alacsonyabb forgatónyomatéknál síkba kerülnek. Kevesebb erőre van szükség, így a tengelykapcsoló korábban old, és a fej körüli felület sértetlen marad.

Kulcsfontosságú szempont: a tollhegyek a fejet célozzák meg, és a fejből származik a legnagyobb hasítónyomás a forgácslapban és az MDF-ben. Ez az oka annak, hogy egy éles csavart gyakran előfúrás nélkül is meg lehet hajtani, még akkor is, ha a menet önmagában még kárt okozna.

Fej geometriája: Ahol a tollhegyek élnek

A fej típusa határozza meg, hogy a tollhegyek hol ülhetnek, és mennyi anyagot üríthetnek ki. Négy család végzi a legtöbb forgácslapmunkát.

Süllyesztett és kettős süllyesztett fejek

Ezek a standard választás a forgácslaphoz és az MDF-hez. Egyetlen kúp egy összefüggő ülést vág le, míg a dupla süllyesztett változat két szöget használ, így a fej mélyebbre süllyed, és tisztább átmenet a felületen.

Félig süllyesztett fejek

A sekélyebb kúpszög a nyomást valamivel nagyobb területen oszlatja el, ami hasznos vékony paneleknél és olyan lapoknál, ahol a mély süllyesztés túlságosan elvékonyítaná az anyagot. Ezeket gyakran egy 17-es típusú ponttal párosítják.

Pan, bugle és felemelt fejek

A szélesebb csapágyfelületek a puha deszkákhoz és a vékony lemezekhez illeszkednek, ahol a prioritás a rögzítés, nem pedig a síkba süllyedés. A tollhegyek, ha vannak, a lapos alsó oldalon ülnek, és továbbra is dörzsölik a lyuk száját.

Nem a dobozon lévő név a fontos, hanem a fej alsó része. Ha a felfekvési felület sík és folytonos, a fej továbbra is kiékeli a panelt, függetlenül attól, hogy milyen jól van kialakítva a menet. Keresse a megemelt vágóéleket.

Forgácslap csavarok többféle fej konfigurációval Fedezze fel a forgácslap csavarokat többféle fejtípusban és anyagban, éles hegyekkel és optimalizált menetekkel a forgácslap-, MDF- és szekrénymunkákhoz. Termék megtekintése →

Szálak, pontok és bordák, amelyek támogatják a hegyes műveletet

A tollhegyek csak a kötés fejvégét kezelik, így a csavar többi részének együtt kell működnie. A durva, mély, széles menetemelkedésű egyvezetékes menet a klasszikus forgácslapmintázat, mivel úgy illeszkedik a forgácsszerkezethez, hogy nincs szükség vezetőfuratra.

Az MDF-ben a mag sűrűbb és egyenletesebb, a chipeknek pedig szinte nincs hova menniük. Az iker- vagy duplamenet gyorsabban hajt és csökkenti a fordulatonkénti nyomást, míg a mart farok vagy a 17-es típusú hornyolt hegy ahelyett, hogy a fej alá tömörítené, kivezeti a port a furatból.

Bordás és bordás marás minták

A fej alatti bordák egyszerre két előnnyel járnak: megerősítik a fejet a deformáció ellen, és kiterjesztik a tollhegyek dörzsárazási hatását. Amikor a menet végét is megmarják, a csavar levágja a saját hézagát a furat felső részében, ami alacsonyan tartja a meghajtó nyomatékot egészen addig, amíg a fej le nem ér.

Dupla süllyesztett hatlapú forgácslapcsavar mart farokkal SUS304 rozsdamentes acél csavar hatszögű meghajtással, mart bordákkal és mart farokkal a biztonságos forgácslap, MDF és bútor összeszereléshez. Termék megtekintése →

A csavar illesztése a táblához

Egyetlen forgácslapcsavar sem felel meg minden alapfelületnek. Használja az alábbi táblázatot kiindulási pontként, amikor új összeállítás vagy javítás specifikációját választja ki.

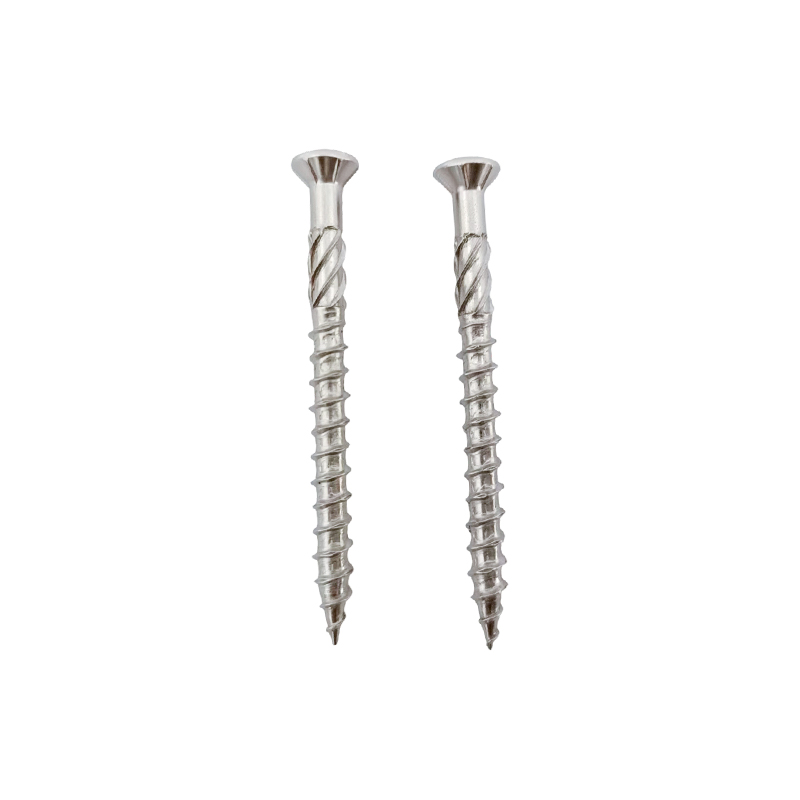

Félig süllyesztett 17-es típusú Torx forgácslapcsavar SUS304 rozsdamentes acél csavar félig süllyesztett fejjel, dupla menettel és Type 17 profillal forgácslaphoz, MDF-hez és bútorokhoz. Termék megtekintése →

Vezetési technika: A tollhegyek előnyeinek teljes kihasználása

A vágóhegyek csökkentik a széthasadás kockázatát, de nem tudják kompenzálni a rossz vezetési gyakorlatot. Néhány szokás megváltoztatja.

• Állítsa alacsonyra a tengelykapcsolót, és fokozatosan növelje a fejülésekig, ahelyett, hogy kezdettől fogva teljes nyomatékkal hajtana.
• Olyan darabot használjon, amely pontosan illeszkedik a mélyedésbe. Egy kopott darab körbeveszi a hajtást, és túlnyomatékot ösztönöz.
• Közepes sebességgel vezessen. A magas fordulatszám hőt termel, és összetörheti a forgácslap kötőanyagát.
• Akkor álljon meg, amikor a fej egy szintben van a felülettel, nem pedig akkor, amikor a vezető elakad vagy a tábla recseg.
• A rögzítőelemeket tartsa távol a szélektől és a végektől. A tollhegyek csökkentik a kockázatot, nem távolítják el.
• Támassza meg a panelt szilárd felületre. A nem alátámasztott tábla meghajlik, és a hajlítás szétválasztja a paneleket.

Gyakori hibák, amelyek még mindig szakadásokat okoznak

• Csak a hossz alapján kell kiválasztani a csavart, figyelmen kívül hagyva a fej alsó részét.
• Lapos csapágyas homlokcsavar használata paneltermékben, mert az már a dobozban volt.
• A tábla vastagságához képest túl nagy átmérőjű csavar behajtása.
• Folytassa a meghúzást, miután a fej beült.
• Nagy sebességű ütközőcsavar működtetése tengelykapcsoló-vezérlés nélkül vékony paneleken.
• Behajtás egy meglévő hasítékba vagy egy újrahasznosított lyukba, ahol nem maradt ép anyag, amit vágni lehetne.

Gyakran Ismételt Kérdések

1. kérdés: A vágóhegyek valóban szükségtelenné teszik az előfúrást?

A legtöbb paneltermékben igen. Normál vastagságú forgácslap és MDF esetén a süllyesztett forgácslapcsavar közvetlenül meghajtható, feltéve, hogy a csavar átmérője arányos a lappal, és a meghajtó tengelykapcsoló ésszerűen van beállítva. Keményfához, sűrű kompozitokhoz, vékony szelvényekhez és élhez közeli pozíciókhoz tartson egy kis vezetőlyukat.

2. kérdés: A vágóhegyek ugyanazok, mint a fej alatti bordák?

Ezek szorosan kapcsolódnak egymáshoz, és gyakran egy jellemzőben kombinálódnak. A borda lehet tisztán erősítő, tisztán vágó, vagy mindkettő. A vágóhegyet az azonosítja, hogy a megemelt él először találkozik a tábla felületével, és elnyírja az anyagot, amikor a fej lefelé forog.

3. kérdés: Használhatok csipkézett forgácslapcsavarokat MDF-ben?

Igen, és ott gyakoriak. Párosítson egy mart fejet egy mart farokkal vagy egy 17-es típusú heggyel, hogy a sűrű mag által termelt pornak menekülési útvonala legyen, és vezessen mérsékelt sebességgel olyan tengelykapcsoló-beállítással, amely leállítja a csavart az öblítéskor.

4. kérdés: Csökkentik a tollhegyek tartási erejét?

Nem. A tartóerő a panelben lévő menetes csatlakozásból származik, nem a fejből. Ha valami, egy síkban ülő fej ahelyett, hogy büszkén állna, egyenletesebb szorítóterhelést eredményez a kötésben, és laposabb felületet eredményez.

Szegélyezett forgácslapcsavarok meghatározása

Amikor specifikációt ír vagy rendelést ad le, írja le a fejet a száltól elkülönítve. Sorolja fel a fej stílusát és azt, hogy az alsó része vágóélek vagy bordamintázatú-e, majd a menet formáját és menetemelkedését, a hegy típusát, a névleges átmérőt és hosszt, az anyagminőséget, a meghajtó mélyedést és a felületi minőséget.

Ezek a részletek határozzák meg, hogy egy csavart előfúrás nélkül be lehet-e hajtani egy adott panelen. Két azonos hosszúságú és átmérőjű csavar teljesen eltérően viselkedhet ugyanabban a forgácslapdarabban, ha az egyiknek sima csapágyfelülete van, a másiknak pedig vágóélei vannak a fej alatt.

Megnézheti a teljes forgácslap csavar választék a fejstílusok, bordakonfigurációk és pontopciók összehasonlításához egy helyen, és a specifikációt a ténylegesen használt táblához igazíthatja. Válassza ki a fejet a felületnek, a menetet a magnak és a pontot a pornak, és a legtöbb hasított panel eltűnik, mielőtt az első vezetőlyukat valaha is fúrták volna.
